รับดันลอดท่อ ใต้ดิน ท่อประปา ท่อร้อยสายไฟ แบบ HDD หาดใหญ่ สงขลา ปัตตานี นราธิวาส ยะลา สตูล
We are a service provider for pushing through pipes using the Horizontal Directional Drilling (HDD) and PIPE-JACKING for water pipes, electrical conduit pipes, communication cable pipes, HDPE pipes, S-casing pipes, and gas pipes by a team of experienced professionals . We accept pipe-pushing jobs all over Thailand at friendly prices for mud, sand, rocks, and mountains. Our team is happy to provide services and estimate prices for pipe-pushing all over Thailand with machinery that can push through pipes larger than 1 meter in diameter. We accept underground pipe-pushing jobs, water pipes, electrical conduit pipes, HDD type, Hat Yai, Songkhla, Pattani, Narathiwat, Yala, Satun.
Hat Yai Branch 71, Soi Rat Yindee 2, Hat Yai Subdistrict, Hat Yai District, Songkhla Province 90110
Horizontal Directional Drilling (HDD) Pipe Pushing Process
The process begins with the drilling of a receiving well at the source and a delivery well at the destination. These wells allow for the collection and recovery of drilling fluids to reduce costs and prevent failure. Standard Horizontal Directional Drilling (HDD) is a trenchless method used to install underground pipes, cables, and conduits without the need for trenches. It is typically used to cross obstacles such as roads, rivers, environmentally sensitive areas, or areas with existing infrastructure. The HDD process involves the following steps:
Planning and Design : The project begins with a detailed site assessment, including soil conditions, underground utilities, and potential obstructions. A design is then developed that takes into account the desired route, depth, and alignment of the borehole.
Pilot Hole: A small pilot hole is drilled along a desired path using a directional drill. This machine is equipped with a drill bit that can cut through various types of soil and rock. A guidance system, such as a gyroscopic instrument or an electromagnetic locator, is used to ensure accuracy and alignment.

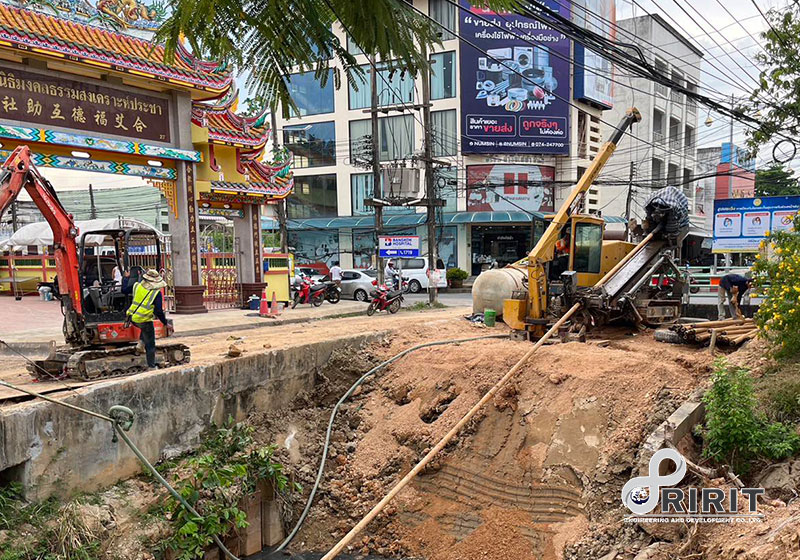

The well begins with a pilot well and drilling fluids are placed in the well.
Receiving wells are being equipped with directional boring heads to expand the holes in the pipes during the HDD pipe pushing process.
The final step after drilling the hole is to return the drilling head to install it on the pipe to pull the pipe back.
Adding bentonite and polymer for HDD pipe pushing in mixing tank
The head is pushed through at the end of the HDD pipe push well before cutting the pipe.
Image of stringing a cable through a conduit using the HDD push-through method

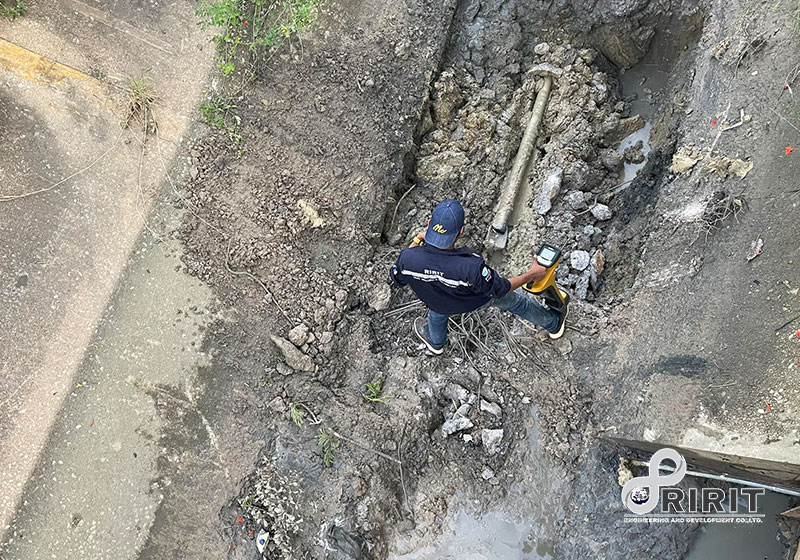

Pipeline locating and guiding by pipe pushing
Pre-reaming: After the pilot hole has been drilled, the diameter is enlarged using a series of pass-reaming passes. These pass-reaming passes gradually increase the hole diameter to accommodate the size of the product pipe or conduit to be installed.
Product Installation: Once the hole is properly bored, the HDPE pipe or conduit is attached to the drill string and pulled back into the enlarged hole. This is done using a combination of drilling fluid (typically a bentonite-based mud) and a pulling device.
Backfilling and Restoration : หลังจากติดตั้งท่อผลิตภัณฑ์สำเร็จแล้ว พื้นที่รูปวงแหวนรอบๆ จะถูกถมกลับด้วยวัสดุที่เหมาะสม เช่น โคลนเจาะ เบนโทไนท์ หรือส่วนผสมของดินและซีเมนต์ จากนั้นพื้นผิวจะกลับคืนสู่สภาพเดิม และพื้นที่ที่ถูกรบกวนจะถูกปรับภูมิทัศน์ใหม่หรือปูผิวทางใหม่
ภาพขณะดันลอดท่อ HDPE ขนาด 1,000 มม. ด้วยวิธีดันลอด HDD
หัวลากท่อ HDD ขนาด 1,000 มม.
อ้างอิง
1.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบทางวิศวกรรมการขุดเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg.3)
2.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบวิศวกรรมการเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg. 29)
3.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบทางวิศวกรรมการเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg.19)
4.PR-277-144507-Z01 การติดตั้งไปป์ไลน์โดยคู่มือการออกแบบทางวิศวกรรมการเจาะทิศทางแนวนอน (Arlington, VA: Pipeline Research Council International, Inc. , 2015, pg.12)
5.https://en.wikipedia.org/wiki/Directional_boring

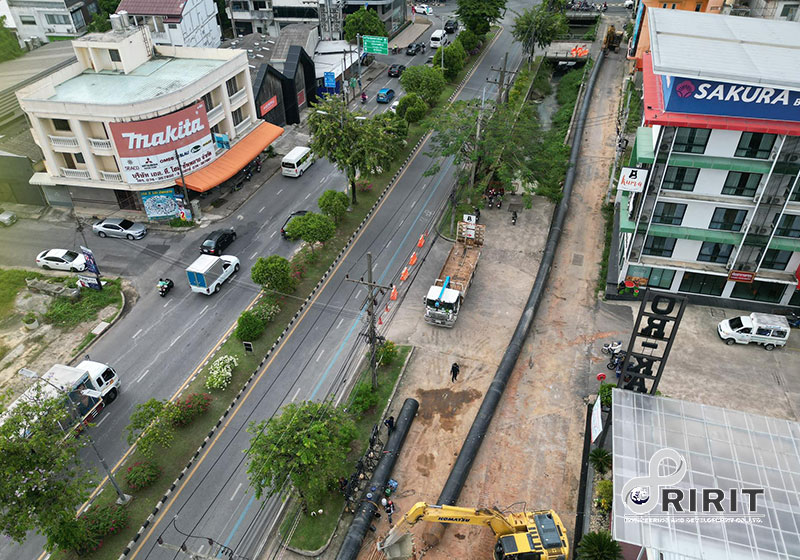

ท่อ HDPE สำหรับดันลอดที่อยู่ระหว่างเตรียม
แม้ว่าการเจาะท่อแนวนอน (HDD) จะมีข้อดีหลายประการ แต่ก็มีข้อเสียบางประการที่ควรพิจารณาด้วย
นี่คือข้อเสียบางประการของ HDD:
1. ราคา: HDD อาจมีราคาแพงกว่าเมื่อเทียบกับวิธีการขุดร่องแบบเปิดแบบดั้งเดิม อุปกรณ์และความเชี่ยวชาญที่จำเป็นสำหรับการทำงานของ HDD สามารถเพิ่มต้นทุนโครงการ โดยเฉพาะอย่างยิ่งสำหรับการติดตั้งขนาดเล็ก นอกจากนี้ ความต้องการน้ำมันเจาะและเครื่องมือรีมแบบพิเศษสามารถเพิ่มค่าใช้จ่ายโดยรวมได้
2. ระยะทางและความลึกที่จำกัด: HDD มีข้อจำกัดบางประการเมื่อพูดถึงระยะทางและความลึก ยิ่งเส้นทางการเจาะที่ต้องการยาวเท่าใด การรักษาความแม่นยำและการควบคุมกระบวนการเจาะก็ยิ่งมีความท้าทายมากขึ้นเท่านั้น ในทำนองเดียวกัน การขุดเจาะจนถึงระดับความลึกมากอาจทำให้เกิดความท้าทายทางเทคนิคและเพิ่มความซับซ้อนของโครงการ
3. ความท้าทายทางธรณีเทคนิค: HDD ขึ้นอยู่กับสภาพดินและธรณีวิทยาของพื้นที่เป็นอย่างมาก สภาพพื้นดินที่คาดเดาไม่ได้ เช่น การก่อตัวของหินแข็ง หินกรวด หรือดินที่ไม่เสถียร สามารถขัดขวางความคืบหน้าในการขุดเจาะและเพิ่มความเสี่ยงต่อความเสียหายของอุปกรณ์ ในบางกรณี อาจต้องใช้มาตรการเพิ่มเติม เช่น การเจาะล่วงหน้าหรือเทคนิคการเจาะเฉพาะ ซึ่งเพิ่มความซับซ้อนและต้นทุน
4. Environmental Considerations : Although HDD is considered a trenchless technology that minimizes surface disruption, there are still some environmental considerations. The use of drilling fluids, such as bentonite-based muds, can pose risks if not properly managed. The fluids may contain additives that can contaminate groundwater or impact the surrounding ecosystem. Proper management and disposal of drilling fluids is essential to minimize these risks.
5. Maintenance and Repair : Once a pipeline or conduit is installed through HDD, future maintenance and repair can be challenging. HDD installations often require specialized equipment and techniques for repair, unlike open trenches that provide easier access, which can be time-consuming and expensive. It is important to note that while these disadvantages exist, they can often be mitigated or overcome with proper planning, an experienced contractor, and adherence to industry best practices. HDD remains a valuable method for installing underground infrastructure in challenging situations.

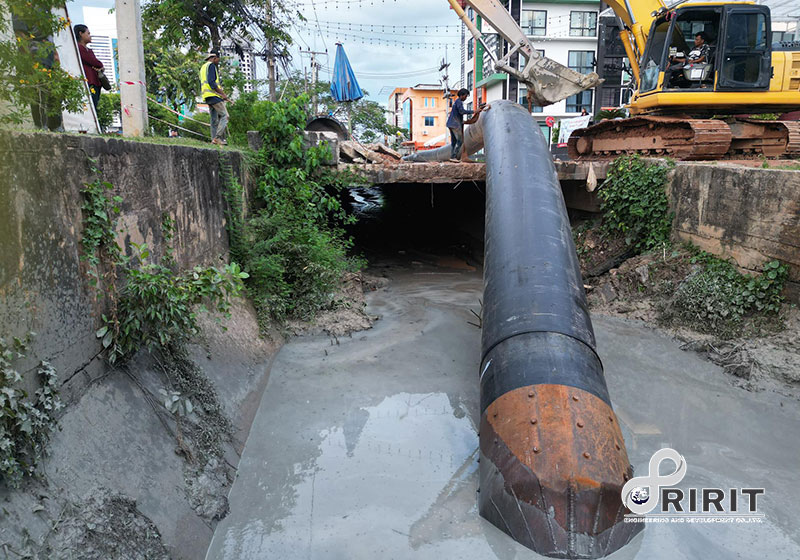

Picture of dragging pipe down HDPE pipe using HDD pushing method
HDPE pipe drag head with specially designed HDD pushing method
Reamer head for HDD push-through
HDPE conduit pipe for HDD type
Interested in HDD pipe pushing service, call 091-169-5732
Line ID : @RIRIT
